와이어 메쉬 용접기 소개

9. 전원 변압기는 기계 작동을 공급하고 전원 변압기와 기계 사이의 거리가 100m 이내인 경우 최소 160KVA 여야 합니다.

10. 물자: 낮은 탄소 철사, 직류 전기를 통한 철사를 위해 적당한.

철망사 용접 기계의 세부사항

1. 세로 와이어 공급 장치

종방향 와이어 공급 시스템은 종방향 와이어를 신속하고 정확하게 배치할 수 있는 새로운 설계이며, 고장 발생 시 자동 경보를 제공합니다. 사전 로딩 호퍼가 있는 세로 와이어. 1500kg의 전선을 적재할 수 있습니다.

2. 종방향 와이어 푸시 장치

이 세로 와이어 푸시 장치는 세로 와이어가 지정된 위치에 정확하게 도달하고 그리드 표준에 오류가 없도록 특별히 설계되었습니다.

3. 용접 변압기와 전극 사이의 연결은 부드러운 구리판 대신 구리 블록을 사용하여 품질과 전도성 효과가 더 좋습니다.

4. 전극과 구리 베이스는 모두 내마모성과 내열성을 갖춘 특수 합금 소재인 고크롬 구리(CuCrZr)로 만들어졌습니다. 전극의 수명을 늘립니다.

5. 메쉬 장치 당김 (서보 모터 에어 실린더로 제어됨)

반복적으로 당기는 메쉬는 용접된 크로스 와이어를 그리드 밖으로 당기는 것입니다.

프로그램에 의해 설정된 매개변수와 메쉬의 길이에 따라 메쉬 당김을 반복적으로 실현하여 전체 메쉬가 완전히 당겨질 수 있습니다.

6. 푸시 메쉬 장치

이 푸시 메쉬 장치는 메쉬 패널을 벤딩 머신 아래로 밀어 넣는 데 사용됩니다.

7. 자동 절곡기

이 벤딩 머신은 온라인 벤딩 메쉬 패널 자동으로 노동력을 절약하고 높은 효율성을 제공할 수 있습니다.

8. 메쉬를 구부린 후 메쉬 장치를 당깁니다.

당기는 메쉬 장치는 구부린 후 3D 펜스 패널을 잡아 당깁니다.

9. 자동 메쉬 스태킹 펜스 장치

메쉬 스태킹 장치는 3D 울타리 메쉬를 깔끔하게 깔끔하게 쌓을 수 있으며 포장이 용이하고 인건비를 절감할 수 있습니다. 메쉬 스태킹 높이를 지능적으로 조정할 수 있습니다.

10. 크로스 와이어 공급 호퍼 장치

스테퍼 모터는 디스크형 장치를 구동하여 가로 와이어를 자동으로 떨어뜨립니다. 매장 가로선 장치는 최대 1.5톤의 전선을 적재할 수 있는 더 많은 용량을 갖추고 있습니다.

크로스 와이어 호퍼는 고정된 길이의 철재를 직선화하고 절단하는 공급 장치입니다. 용접에 따라 주요 용접기의 용접 전극 위치에 바 필요합니다. 이 호퍼의 가장 큰 특징은 십자선 저장 사일로와 자동 공급 장치가 장착되어 있다는 점입니다. 저장용량은 약 1.5톤으로, 수작업을 줄여줍니다. 공급 및 보조 재료를 생산하고 생산 효율성을 향상시킵니다.

이 호퍼는 플랫폼 사다리, 저장 상자 및 순환 메쉬 당김 프레임에 설치되는 낙하 호퍼로 구성됩니다.쉬운 작동을 위해 호퍼 플랫폼 양쪽에 사다리가 있습니다. 보관함에는 자기 전동 롤러 세트가 장착되어 있습니다. 회전할 때 강철 바는 롤러에 흡착되어 블랭킹 및 보관함으로 보내집니다. 재료 저장통에는 위치 감지 스위치가 장착되어 있는지 여부를 제어합니다. 준비된 재료의 양에 따라 추가 재료가 필요합니다. 낙하 호퍼는 디스크 모양의 시브를 사용하여 와이어를 정확하게 고정하고 용접 요구 사항에 따라 각 크로스 와이어를 푸셔 위치에 하나씩 균등하게 공급합니다. 와이어 홀딩의 힘은 13.5Nm 스테퍼 모터입니다.

철망사 용접 기계의 기술적인 매개변수

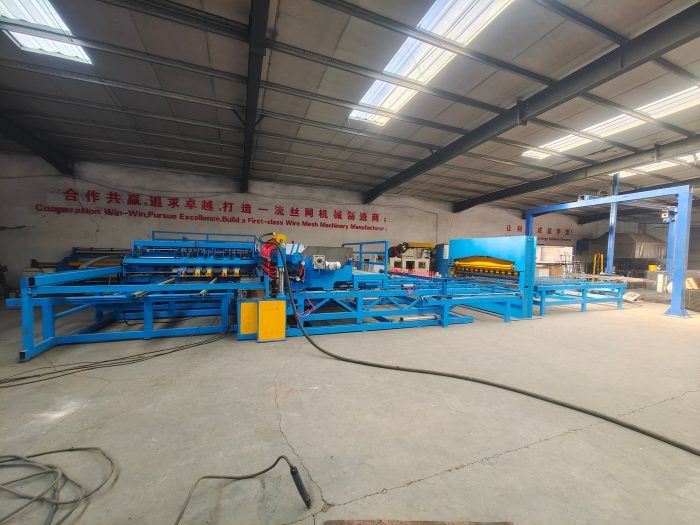

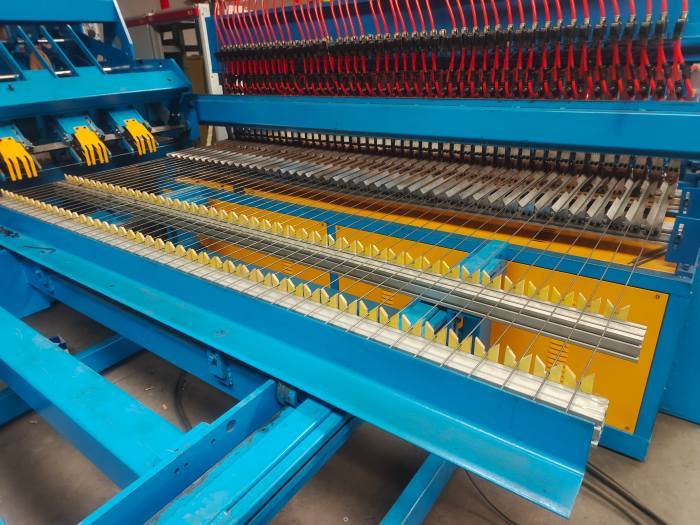

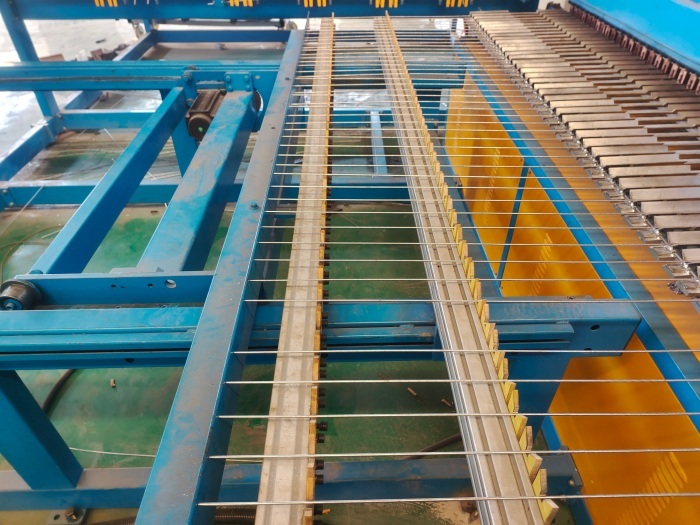

와이어 메쉬 용접기 사진
