Mesh Panel 2.4*6m 자동 셰어 와이어 메시 패널 용접 기계
제품 상세 정보
| 제품명 | 철사 그물 세공 패널 용접기 | 유형 | 완전 자동 |
|---|---|---|---|
| 라인 와이어 공간 | 100mm-300mm | 크로스 와이어 공간 | 50mm-300mm |
| 힘 | 7.5kw | 와이어 직경 | 3-6mm |
| 메쉬 폭 | 0.5m-2.0m | 용접 속도 | 분 40-60 번 / |
| 자동 전단기 | 예 | 메쉬 패널의 길이 | 1-6m |
| 강조하다 | 자동 철망 용접 기계,2.4x6m 메쉬 패널 용접기,전단 철망 패널 기계 |
||
제품 설명
Mesh Panel 2.4*6m 자동 셰어 와이어 메시 패널 용접 기계
와이어 메시 패널 용접 기계 소개
이 생산 라인은 네트워크 용접 기술과 고객의 요구에 대한 그들의 수년간의 경험을 바탕으로 독립적으로 개발 된 새로운 유형의 장비입니다.중산층 고객들에게 더 많은 선택권을 제공합니다..
와이어 메시 패널 용접 기계는 용접 지점을 형성하기 위해 미리 배치 된 가로 및 가로 선에 압력과 전기를 가하는 장치입니다.
1상부 접촉 압력 스프링은 10 년 이상 사용 수 있습니다.000정량 부하에서 1000회
2주요 모터는 7.5KW 변주 주파수 브레이킹 모터를 사용하여 용접 압력과 속도를 보장합니다.
3. 메쉬의 정확성을 보장 하기 위해 덮어 씌우는 폼을 사용 합니다.
4가로선 스레드 배치 위치의 정확성을 보장하기 위해 가로선 감지 장치가 있습니다.
5- 200KVA의 단相 용접 트랜스포머
6전극 블록은 크롬-지르코늄 구리로 만들어져 HRB ≥ 78의 경직성과 ≥ 50 MS/m의 전도도를 가지고 있습니다. 사양은 35 × 35 × 35 mm입니다.작업 표면은 사용을위한 교환 될 수 있습니다., 따라서 전극 블록의 활용률을 높입니다. 상쪽 전극은 HRB ≥ 78의 경직성과 ≥ 50 MS/m의 전도성을 가진 크롬-지르코늄 막대로 만들어집니다.그리고 사양은 25mm입니다.
7전극 받침대는 T2 구리 사각형으로 만들어졌으며 전도도는 ≥ 56 MS/m입니다. 이것은 구리 판 사이의 전도도를 높이고 전극의 수명을 연장합니다.
8높은 전도성 와이어는 T2 구리 스트립으로 만들어지며 냉 굽기 과정을 통해 제조되며 용접 품질을 보장하고 서비스 수명을 연장합니다.
와이어 메시 패널 용접 기계의 특징
길쭉한 와이어 공급
길쭉한 라인 시스템은 재료 공급 탐지, 정렬 실린더 및 철 회전으로 구성됩니다.
1공급 탐지 는 경상선 을 따라 재료 부족 상태를 확인 하 고, 용접 기계의 작동의 연속성 을 보장 하는 데 사용 됩니다.
2직렬 장치는 하나의 직렬 과정을 사용하여 매지의 평평성을 보장합니다.
크로스 와이어 호퍼
1크로스 와이어 홉퍼는 가열에 필요한 주요 기계의 용접 전극 위치에 정렬되고 절단 된 표준 길이 강화 막대를 공급하는 운송 장치입니다.크로스 바 재료 홉퍼는 웰딩에 필요한 주요 기계의 용접 전극 위치에 정렬 및 절단 표준 길이 강화 바를 공급하는 운송 장치입니다. 그것은 플랫폼 사다리, 저장 빈, 그리고 배charge hopper로 구성됩니다. 그것은 플랫폼 사다리, 저장 빈, 그리고 배charge hopper로 구성됩니다.
2스텝 모터는 자동으로 필라멘트를 들고 자동으로 지정된 위치로 떨어 뜨립니다.
3크로스 와이어 홉퍼는 트레이 타입으로 되어 있어 노동자들이 와이어를 더 쉽게 조작할 수 있고 노동 강도를 줄일 수 있다.
리사이클 풀 메시
1반복적 인 당기망 프로세스는 이미 용접 된 수평 선을 프로그램에서 설정 한 매개 변수에 따라 그리드를 형성하기 위해 뽑는 것을 포함합니다.반복적 네트워크 프로세스는 이미 용접 수평 선을 뽑아 프로그램에서 설정된 매개 변수에 따라 격자를 형성하는 것을 포함합니다- 그물 길이에 따라, 이 과정은 전체 그물 잎이 완전히 꺼질 때까지 여러 번 반복될 수 있습니다.이 과정은 전체 망 가재가 완전히 꺼질 때까지 여러 번 반복될 수 있습니다..
2- 망 갈고리는 기계적으로 당겨지며, 갈고리를 들어 올리고 낮추는 데에 공기 보조가 필요합니다.펌프 지원으로 갈고리를 들어 올리고 낮추는.
깎기 기계
고 정밀 깎기 기계는 2mm의 가로 와이어 구멍을 자르고, 1mm 내의 거친 가장자리를 남겨두고 있습니다.
제어 시스템
1PLC 프로그래밍 제어 시스템과 터치 스크린 조작 인터페이스를 사용하여
2각 기능 구조는 오류 탐지 장치와 자동 경보 및 종료 기능을 갖추고 있습니다.
3각 메커니즘의 메시 사양과 작동 매개 변수는 터치 스크린 인터페이스를 통해 설정됩니다.
4용접 전류와 시간은 주요 제어 캐비닛의 터치 화면을 통해 설정됩니다.
5철망 용접 컨트롤러와 동시 제어용 티리스토를 사용하여 트랜스포머의 동시 용접 또는 각 섹션에 대한 별도의 컨트롤을 달성 할 수 있습니다.
6. CNC 제어 캐비닛은 세계적으로 유명한 브랜드를 사용합니다. CNC 제어 캐비닛은 세계적으로 유명한 전기 브랜드를 채택하여 안정적인 성능, 정확한 제어, 높은 신뢰성을 보장합니다.그리고 더 긴 사용 수명, 실패율과 유지보수 비용을 줄이는 동시에.
와이어 메시 패널 용접 기계 기술 매개 변수
| 항목 | 기본 매개 변수 |
| 눈 너비 | 1000~2500mm |
| 눈의 길이가 | 조절할 수 있습니다. |
| 최대. 선 선의 공간 | 2500mm |
| 선 선 지름 | 2.5~6mm |
| 가로 선 직경 | 2.5~6mm |
| 주 기계의 차원 | 3200*2000*1700mm |
| 기계 무게 | 5.5T |
| 필요한 전력 | 100KVA 공장 전력 트랜스포머 (100m 내) |
| 전압 | 380V 50HZ |
| 직선 전선 공간 | 100~250mm, 조절 가능 |
| 횡선 공간 | ≥50mm, 조절 가능 |
| 전극 수 | 24개 |
| 리버 재료 | 평면 또는 띠가 있는 탄소 함량이 0.2% 이상이고 당밀도는 650 MPa 이상이 아닌 강화 막. |
| 용접속도 | 60~90번/분 |
| 용접 트랜스포머 | 200KVA*6개 |
| 선의 공급 방식 | 코일 와이어 공급, 자동 정렬 |
| 크로스 와이어의 공급 방식 | 정렬 및 절단, 자동 떨어지는 |
| 언론 방식 | 스프링 프레스, 모터 파워 |
| 라인의 경로를 조정 | 수동으로 |
| 메시 형태 방식 | 세르보 모터로 매시를 당기기 위해,압력 갈고리 |
| 철회망의 서보 모터 | 2KW |
| 주 엔진 | 7.5KW |
| 떨어지는 가로 선의 모터 | 20N/M |
| 완제품 제조 방법 | 자동 절단 망 패널 |
와이어 메시 패널의 응용
이 거리등은 높은 밝기, 에너지 절감, 환경 보호 및 쉽게 설치 할 수 있습니다. 그것은 IP67의 방수 등급을 가지고 CE 인증을 통과했습니다.학교용으로 적합합니다., 공원, 도로변, 공장, 광장 등 3년의 보증 기간을 가지고 있습니다. 더 나아가, 우리는 당신의 필요를 충족시키기 위해 다양한 스타일을 제공할 수 있습니다.

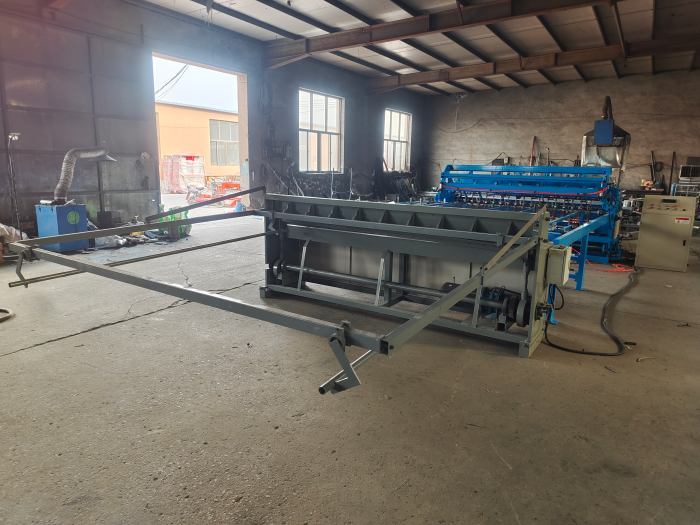

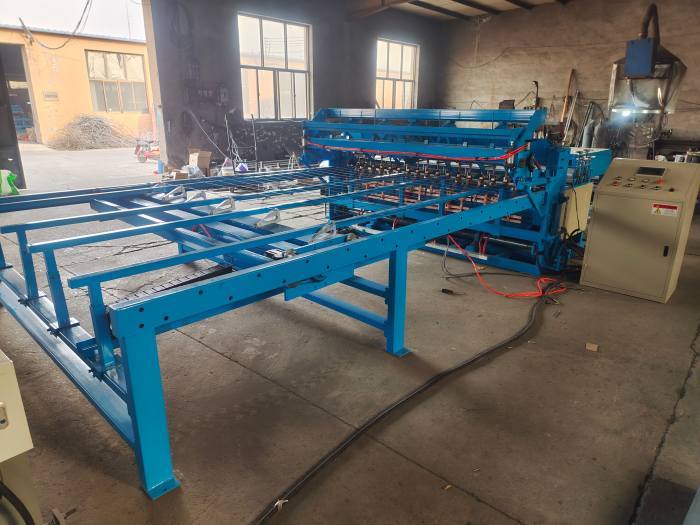

와이어 메시 패널 용접 기계 사진
