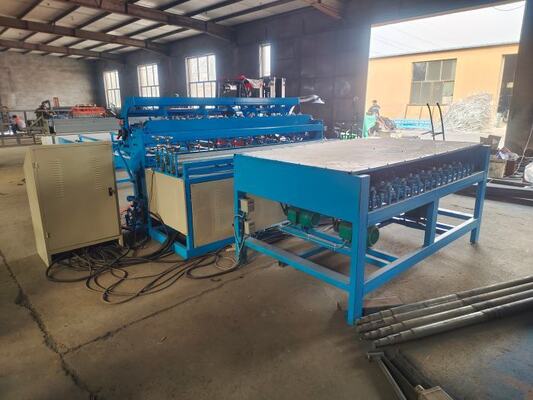

매시 크기 150*150mm 4mm PLC 건설 매시 용접 장비

매시 크기 150*150mm 4mm PLC 건설 매시 용접 장비

건설 망 용접 장비 소개

1전체 기계는 높은 수준의 자동화와 함께 인간-기계 인터페이스 + plc 프로그래밍 제어 모드로 제어됩니다.
2그것은 광범위한 적응력을 가지고, 가연 철, 차가운 철, 검은 철 및 다른 재료를 용접 할 수 있습니다.
3사용자의 용량에 따라 한 번 또는 분량 용접을 채택 할 수 있으며 큰 유연성을 갖습니다.
4이 단위는 사양 조정 및 유지보수를 용이하게 하기 위해 분리 가능한 구조로 설계되었습니다.
5트랜스포머는 강제 물 냉각을 채택하고 유닛이 안정적이고 지속적으로 작동 할 수 있도록 흐름 보호 장치가 장착되어 있습니다.
6용접 압력은 모든 용접 관절의 품질을 보장하기 위해 균일해야합니다.
7수평 바 빈 장치 작업 강도를 줄이고 효율성을 향상시키기 위해 자동 먹이를위한 단계 모터를 채택합니다.
8네트워크의 수직 차원은 엔지니어링의 멀티 사양 변경의 요구를 충족시키기 위해 화면 입력으로 변경 될 수 있습니다.
9수평 막대기 텅 빈 위치는 빠른 텅 빈 속도와 높은 생산 효율성을 가진 자기 물질 던지는 메커니즘을 갖추고 있습니다.
10전극은 가로 강화의 신뢰할 수 있고 정확한 빈장을 보장하는 장치가 장착되어 있습니다.

건설망 용접 장비의 특징

메인 메시 제압 기계

1용접 기계 는 용접 점 을 형성 하기 위해 미리 배치 된 경과 및 가로 선 에 압력과 전기를 가하는 장치 이다.

2상부 접촉 압력 스프링은 10 년 이상 사용 수 있습니다.000정량 부하에서 1000회

3주요 모터는 7.5KW 변주 주파수 브레이킹 모터를 사용하여 용접 압력과 속도를 보장합니다.

4. 메쉬의 정확성을 보장 하기 위해 덮어 씌우는 폼을 사용 합니다.

5가로선 스레드 배치 위치의 정확성을 보장하기 위해 가로선 감지 장치가 있습니다.

6- 200KVA의 단相 용접 트랜스포머

7전극 블록은 크롬-지르코늄 구리로 만들어져 HRB ≥ 78의 경직성과 ≥ 50 MS/m의 전도도를 가지고 있습니다. 사양은 35 × 35 × 35 mm입니다.작업 표면은 사용을위한 교환 될 수 있습니다., 따라서 전극 블록의 활용률을 높입니다. 상쪽 전극은 HRB ≥ 78의 경직성과 ≥ 50 MS/m의 전도성을 가진 크롬-지르코늄 막대로 만들어집니다.그리고 사양은 25mm입니다.

8전극 받침대는 T2 구리 사각형으로 만들어졌으며 전도도는 ≥ 56 MS/m입니다. 이것은 구리 판 사이의 전도도를 높이고 전극의 수명을 연장합니다.

9높은 전도성 와이어는 T2 구리 스트립으로 만들어지며 냉 굽기 과정을 통해 제조되며 용접 품질을 보장하고 서비스 수명을 연장합니다.

길쭉한 전선 공급

1길쭉한 라인 시스템은 재료 공급 탐지, 직렬 실린더 및 철 회전으로 구성됩니다.

공급 탐지 는 경사선 을 따라 재료 부족 상태를 확인 하 고, 용접 기계의 작동의 연속성 을 보장 하는 데 사용 됩니다.

2직렬 장치는 하나의 직렬 과정을 사용하여 매지의 평평성을 보장합니다.

크로스 와이어 호퍼

1크로스 와이어 홉퍼는 가열에 필요한 주요 기계의 용접 전극 위치에 정렬되고 절단 된 표준 길이 강화 막대를 공급하는 운송 장치입니다.크로스 바 재료 홉퍼는 웰딩에 필요한 주요 기계의 용접 전극 위치에 정렬 및 절단 표준 길이 강화 바를 공급하는 운송 장치입니다. 그것은 플랫폼 사다리, 저장 빈, 그리고 배charge hopper로 구성됩니다. 그것은 플랫폼 사다리, 저장 빈, 그리고 배charge hopper로 구성됩니다.

2스텝 모터는 자동으로 필라멘트를 들고 자동으로 지정된 위치로 떨어 뜨립니다.

3크로스 와이어 홉퍼는 트레이 타입으로 되어 있어 노동자들이 와이어를 더 쉽게 조작할 수 있고 노동 강도를 줄일 수 있다.

재활용 당기망

1반복적 인 당기망 프로세스는 이미 용접 된 수평 선을 프로그램에서 설정 한 매개 변수에 따라 그리드를 형성하기 위해 뽑는 것을 포함합니다.반복적 네트워크 프로세스는 이미 용접 수평 선을 뽑아 프로그램에서 설정된 매개 변수에 따라 격자를 형성하는 것을 포함합니다. 그망의 길이에 따라, 이 과정은 전체 그물 잎이 완전히 꺼질 때까지 여러 번 반복될 수 있습니다.이 과정은 전체 망 가재가 완전히 꺼질 때까지 여러 번 반복될 수 있습니다..

망 갈고리는 기계적으로 당겨지고, 갈고리를 들어 올리고 낮추기 위해 공기 보조를 받습니다.망 갈고리는 기계적으로 당겨집니다.펌프 지원으로 갈고리를 들어 올리고 낮추는.

제어 시스템

1PLC 프로그래밍 제어 시스템과 터치 스크린 조작 인터페이스를 사용하여

2각 기능 구조는 오류 탐지 장치와 자동 경보 및 종료 기능을 갖추고 있습니다.

3각 메커니즘의 메시 사양과 작동 매개 변수는 터치 스크린 인터페이스를 통해 설정됩니다.

용접 전류와 시간은 주요 제어 캐비닛의 터치 화면을 통해 설정됩니다.

4철망 용접 컨트롤러와 동시 제어용 티리스토를 사용하여 트랜스포머의 동시 용접 또는 각 섹션에 대한 별도의 컨트롤을 달성 할 수 있습니다.

건설망 용접 장비의 기술적 매개 변수

건설망의 응용

건설망 용접 장비는 주로 다음과 같이 사용됩니다: 건설망 용접, 축구 경기장, 철도, 고속도로, 다리, 건물, 주거 지역.

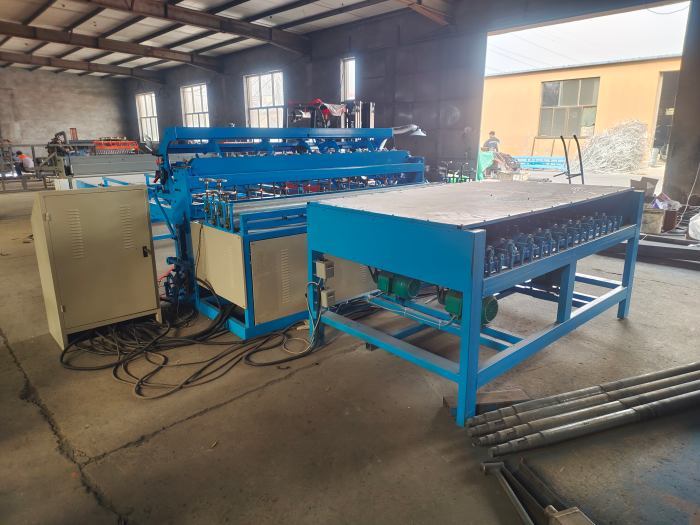

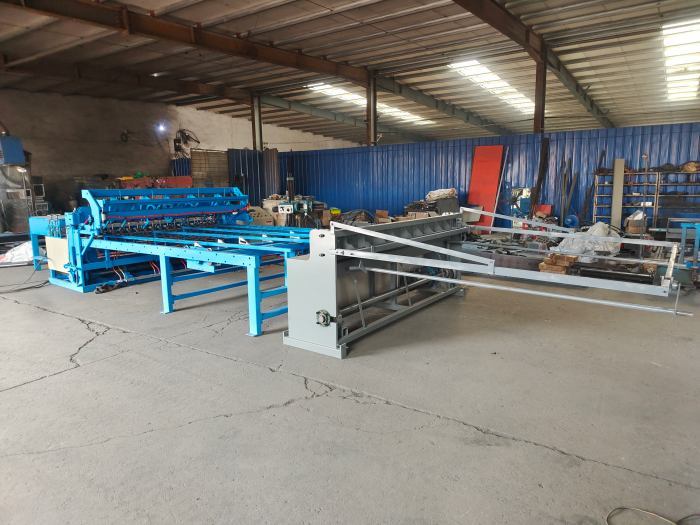

건설 망 용접 장비 사진
