5-12mm 강화망 용접기 / BRC 콘크리트 강화망 패널 용접기

강화 와이어 메시 용접 기계는 자동으로 건설을 위해 망으로 철선을 용접합니다.전류와 압력을 사용하여 정밀하게 클램프 및 용접 와이어 교차점을이 기계는 효율적인 생산을 위해 지속적으로 매시를 당기고 잘라냅니다. 그것은 높은 용접 속도, 정확한 사이징, 에너지 절약 작업 및 쉬운 터치 스크린 제어,안정적인 성능을 위해 서보 모터와 공기 실린더에 의해 지원됩니다..

5-12mm 강화 망 가접 기계 / BRC 콘크리트 강화 망 패널 가접 기계의 특징

1새로운 디자인은 20%의 출력을 증가시키고, 30%의 공기 사용량을 줄이고, 실린더를 60%로 단축하고, 570KG의 압력을 제공하며, 50%의 전력을 절약하고, 밸브 연결을 단순화합니다.

2특수 철강 튜브는 간편한 라인 와이어 공급을 가능하게 합니다. 세르보는 와이어를 더 멀리 보내죠. SMC 실린더는 자동 클램프입니다.

31T 용량의 크로스 와이어 피더는 대량 공급에 모터와 환기를 사용합니다. 세르보 모터는 큰 토크로 정확하고 안정적인 와이어 떨어지는 것을 보장합니다.

4. 메쉬 당기는 리드커와 함께 세르보 모터에 의해 구동되며, SMC 실린더는 호크 리프트를 제어하며, PLC는 터치 스크린을 통해 와이어 간격을 조정합니다.

5. PLC 제어 시스템은 전체 기계의 정확하고 자동화된 작동을 보장하며, 쉬운 매개 변수 설정, 실시간 모니터링 및 안정적인 성능을 허용합니다.

6효율적이고 빠르다: 자동 용접은 생산 효율성을 향상시키고 노동 비용을 줄입니다.
7안정적 인 용접 품질: 강한 용접 및 균일 인 연결은 매시 강도 및 내구성을 보장합니다.
8정밀 제어: PLC 시스템은 고 정밀 용접 및 차원 제어를 위해 용접 매개 변수를 조정합니다.
9에너지 절감 및 환경 친화적: 합리적인 설계는 에너지 및 가스 소비를 줄여 더 경제적인 운영을 초래합니다.
10간편한 조작: 터치 스크린 제어 인터페이스는 생산 상태를 쉽게 설정하고 모니터링 할 수 있습니다.
11광범위한 응용 프로그램: 다양한 프로젝트 요구 사항을 충족시키기 위해 다양한 장반 사양을 지원합니다.

5-12mm 강화 망 가접 기계의 장점 / BRC 콘크리트 강화 망 패널 가접 기계

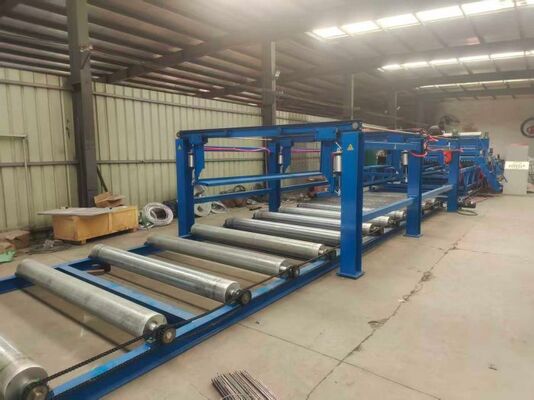

1- 매시 기기

그것은 프로그램에서 설정된 매개 변수에 따라 메시에서 웰드 크로스 와이어를 뽑는 것입니다, 그리고 메시의 길이에 따라, 그것은 여러 교차 당기는 메시를 실현할 수 있습니다,전체 망이 완전히 당겨질 때까지그것은 네 가지 부분으로 구성됩니다: 바닥 프레임, 이동 가능한 당기 망 프레임, 당기 망 차 및 지원 망 튜브.

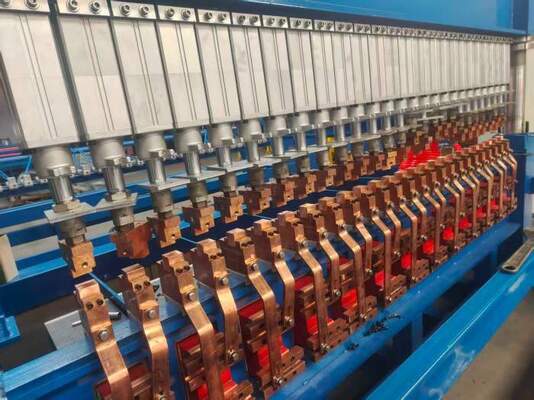

2위아래 전극은 모두 특별한 CuCrZr를 채택하고, 전기의 전도성, 경직성 및 마모 저항은 모두 매우 좋습니다.길쭉한 세포의 전환 시간은 약 30 초로 줄어들었습니다.용접 전극은 크랭크를 통과하는 스핀드에 의해 구동되며 조정 가능한 스프링 압력으로 설치됩니다.이 구조는 기후와 편리한 유지 및 사용에 영향을받지 않습니다.
그리고 위쪽과 아래쪽 전극은 물 냉각 시스템을 채택하고, 따라서 기계가 작동할 때 상위와 하위 전극의 열을 줄이고, 24시간 연속적으로 작동할 수 있습니다.

3크로스 와이어 자동 떨어지는 호퍼
장치는 전 절단 철선을 용접 요구 사항에 따라 메시 용접 기계의 용접 전극 위치에 보낼 수있는 일종의 공급 장치입니다.약 1 톤의 선단 직선 유선을 저장할 수 있습니다., 자주 먹이는 강도를 크게 줄입니다.
a) 이 홉퍼는 플랫폼, 두 개의 사다리, 떨어지는 홉퍼로 구성되어 있으며, 모두 뒤로 그리고 앞으로 당겨지는 망 래크에 설치되어 있습니다.
b) 플랫폼의 양쪽에는 가동이 용이하기 위해 사다리가 있습니다.
(c) 떨어지는 호퍼는 원반 모양의 굴레 바퀴를 사용하여 철선을 정확하게 선택합니다. 용접 요구 사항에 따라각 가로 가로 강철 선은 균일하게 밀어 입장에 하나씩 공급됩니다. 와이어 떨어지는 와이어 전력은 13.5 N.M 단계 모터입니다.
d) 횡단 철선 위치 설정 클래퍼 세트가 Mesh 용접 기계의 아래 빔에 밀기 위치에 설치되어 가로 철선의 일관성을 보장합니다.박수 힘은 실린더 지름 40mm의 세 축 실린더입니다.

4라인 와이어 정렬 및 자동 공급 장치

라인 와이어 자동 공급 장치는 자동으로 수동으로 힌 라인 와이어를 메인 메시 제압 기계의 제압 전극 위치로 보내야 합니다.메인 메시 용접 기계가 용접 과정을 완료 할 수 있도록. 라인 와이어 먹이 자동차는 자동으로 먹이면, 라인 와이어 다음 그룹은 수동으로 준비됩니다,정지없이 메인 메시 용접 기계의 생산을 실현하고 생산 효율을 크게 향상시킬 수 있습니다.

(a) 선 전선 공급 차, 정렬 장치, 앞 및 뒷 전선 롤러 및 공급 차 프레임으로 구성됩니다.
b) 16-26pcs 라인 와이어 클램핑 장치가 있으며, 라인 와이어 공급 차의 빔에 설치되어 있으며 클램핑 작용은 공기 실린더에 의해 실현됩니다.
c) 라인 와이어 정렬 위치 장치는 위아래로 이동합니다.정렬 및 위치 장치는 모든 선의 길이가 일관성을 보장하기 위해 들어갑니다..

5-12mm 강화망 용접 기계 / BRC 콘크리트 강화망 패널 용접 기계의 기술적 매개 변수

강화 망의 응용

1건설: 바닥, 벽, 슬레이드 및 지붕을 강화합니다.
2도로 프로젝트: 고속도로, 다리 및 터널에서 콘크리트 강화에 사용됩니다.
3물 보존: 덤불, 저수지 및 운하 경사지 강화.
4광산 지원: 터널 및 지하 통로에서 안전 지원으로 사용됩니다.
5산업용 바닥: 공장 및 창고 바닥을 강화합니다.
6전공 부품: 파이프 및 하수관과 같은 전공 콘크리트 제품에 대한 프레임 워크.

사진 5-12mm 강화 망 가접 기계 / BRC 콘크리트 강화 망 패널 가접 기계
