직경 3-6mm 구멍 50-200mm 철망 기계
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x상품명 | 울타리 메쉬 용접기 | 와이어 직경 | 3-6mm |
---|---|---|---|
울타리 메쉬의 너비 | 2500mm | 울타리 메쉬의 길이 | 최대 3000mm |
세로 와이어 공간 | 50-200mm | 크로스 와이어 공간 | 50-200mm |
용접봉의 수 | 48PCS | 용접 능력 | 160kva*6PCS |
제어 시스템 | PLC로 | 용접 속도 | 분당 75-85회 |
총 무게 | 8.5T | 치수 | 15*4*2.2m |
하이 라이트 | 직경 3mm 철망 기계,구멍 200mm 철망 기계,서보 모터 철망 기계 |
철사 직경 3-6mm 구멍 크기: 50-200mm 담 메시 용접 생산 라인
울타리 메쉬 용접 생산 라인 소개:
현대 제조 공정은 높은 수준의 경제 운영을 충족시키기 위해 고효율 및 매우 안정적인 방식으로 작동할 수 있는 혁신적인 기계를 요구합니다. 전자동 울타리 메쉬 용접 생산 라인은 새로운 연구 개발 프로젝트입니다.
울타리 메쉬 용접 생산 라인 특징:
1. 주용접기는 세로선과 십자선을 기준으로 메쉬를 전압으로 용접하는 장치입니다.
더브테일 가이드의 용접 실린더와 하부 전극 홀더를 수용하기 위한 상부 및 하부 빔이 있는 용접 포털 - 길이 방향 와이어 간격에 따라 실린더와 전극 홀더를 조정합니다.
2. 철사 누락 또는 잘못된 삽입의 경우 울타리 메쉬 용접 생산 라인이 중지됩니다.
고온 운전에서 전원을 태우는 경우 수냉식 시스템을 갖춘 용접 변압기 전원 160KVA.
최적의 전극 스트로크 설정 및 최적의 전극 사용을 위한 상하 빔 높이 조절
육각 나사로 용접 포털을 열면 용접 실린더의 무한한 위치 결정이 용이합니다.배출된 크로스 와이어의 위치를 지정하기 위한 조정 가능한 자석 - 각 용접 전에 크로스 와이어의 전자 모니터링.
3. 울타리 메쉬 용접 생산 라인은 사전 절단 라인 와이어 공급과 함께 작동하며, 짧은 전환 시간은 일상적인 생산에서 최대 유연성을 보장합니다.메쉬 용접기의 추가적인 장점은 높은 수준의 사용자 친화적인 유지 보수와 낮은 유지 보수 비용 때문입니다.NSdopt 2는 라인 와이어를 자동으로 떨어지는 라인 와이어 장소 장치를 설정합니다.라인 와이어 공급이 원활하지 않다는 클라이언트 피드백을 기반으로 오른쪽 떨어지는 와이어 장치 대신 왼쪽 디자인, 우리는 와이어를 운반하는 턴 플레이트 대신 와이어 행 떨어지는 모드를 설계합니다. 라인 와이어가 있을 때 라인 와이어를 용접 위치로 밀어 넣습니다.
4. 호퍼가 있는 크로스 와이어 공급 장치
크로스 와이어는 와이어 교정 및 절단기로 미리 절단해야 합니다..이 크로스 와이어 호퍼는 포털에서 이동할 바퀴에 장착되어 직선형 와이어 재료를 자동으로 분류, 분리, 위치 지정 및 배출합니다. 떨어지는 시간을 더 정확하게 제어하는 서보 모터 제어를 채택할 것입니다..저장 장치는 대략 1톤 와이어 재료를 로드할 수 있으며, 자동 떨어지는 호퍼에 저장 와이어를 자동으로 채울 것입니다.
5. 메쉬 벤딩 장치
컷 값 또는 컨트롤 박스의 위치를 설정하면 벤딩 머신이 설정 값까지 메쉬를 시트로 벤딩합니다.
--- 메쉬 프레스 장치로 구부리는 동안 메쉬 흔들림을 줄입니다.
---금형에 의한 곡선 형상 제어.
---요구 사항에 따라 자동 곡선.
---빠른 굽힘 속도에 대해 큰 톤수를 채택하십시오.
---특히 메쉬 출력 장치 대신 메쉬 수집 차량을 설계하여 설정된 메쉬 시트 수량까지 메쉬를 왼쪽 또는 오른쪽에서 전송합니다.
울타리 메쉬 용접 생산 라인 기술적인 매개변수:
모델 | DX-GWC-2000A | DX-GWC-2500A |
와이어 직경 | 3-6mm | 3-6mm |
울타리 메쉬의 너비 | 2000mm | 2500mm |
울타리 메쉬의 길이 | 최대 3000mm | 최대 3000mm |
용접 속도 | 분당 75-85회 | 분당 75-85회 |
세로 와이어 공간 | 50-200mm | 50-200mm |
크로스 와이어 공간 | 50-200mm | 50-200mm |
당김 메쉬 시스템 | 서보 모터로 | 서보 모터로 |
굽힘 울타리 너비 | 2000mm | 2500mm |
굽힘 압력 | 100톤 | 100톤 |
총 무게 | 7.8T | 8.5T |
전체 치수 | 15*3*2.2m | 15*4*2.2m |
울타리 메쉬 용접 생산 라인 응용 프로그램:
울타리 메쉬 용접 생산 라인은 울타리 메쉬, 도로 메쉬, 보강 메쉬, 선반, 방폭 벽 등을 만드는 데 사용됩니다.

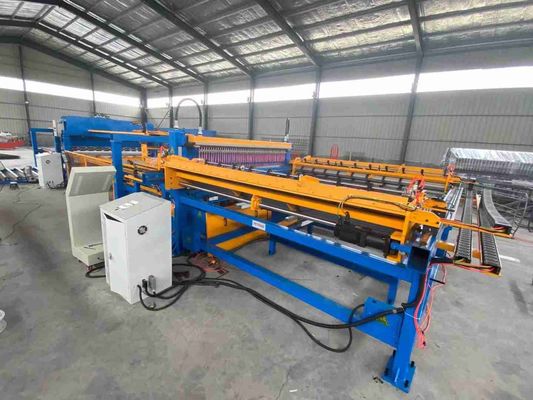

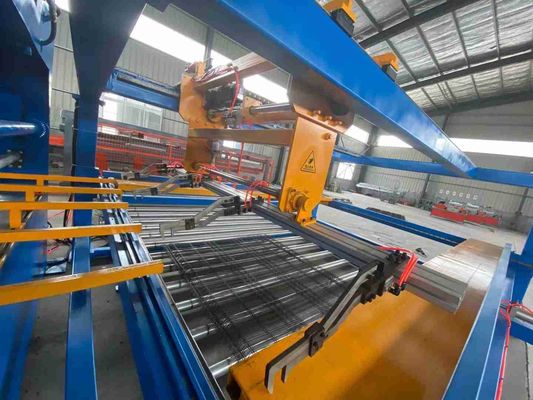

울타리 메쉬 용접 생산 라인 사진:
