울타리 크기 1530 * 2500mm 자동 구부러기 고속도로 경호 3d 울타리 Mesh 용접 기계
제품 상세 정보
| 제품명 | 울타리 메쉬 용접 기계 | 생산능력 | 시간당 50-60 패널 |
|---|---|---|---|
| 용접 속도 | 60-75 행/분 | 제어 시스템 | PLC |
| 용접 변압기 | 160kva*9개 | 용접 전극의 사이즈 | 35*35*18mm |
| 메쉬시스템을 당기기 | 서보 모터에 의해 | 메쉬를 당기는 모터 | 3.0kw |
| 울타리 사이즈 | 1530*2500mm | 메쉬 크기 | 50*200mm |
| 강조하다 | 1530x2500mm 자동 울타리 망 용접기,고속도로 경호선 용접기,3D 울타리 망 용접 장비 |
||
제품 설명
울타리 크기 1530 * 2500mm 자동 구부러기 고속도로 경비장 3D 울타리 Mesh 용접 기계
3D 울타리 메시 용접 기계의 도입
울타리 메쉬 용접 기계는 우리 회사가 개발 한 새로운 고도로 자동화 된 철자망 용접 장비입니다.최근 몇 년 동안 정제 된 첨단 전자 기계 제어 및 저항 용접 기술 (융합 및 점 용접 포함) 을 통합합니다.이 기계는 모듈형 구조 디자인을 통해 향후 업그레이드 및 기능 변경을 용이하게합니다.고객의 요구사항에 적응할 수 있는 유연성을 제공.
울타리 메시 용접 기계는 원래 용접 기계 주체를 유지합니다. 반사 메시 용접 기계 몸은 용접 기계 주체의 한쪽에 설치됩니다.그리고 다른 쪽에 자동 와이어 공급 기계가 설치되어 있습니다.자동 재료 정렬 기계는 열기 기계 주체에서 떨어져 자동 와이어 공급 기계의 측면에 고정적으로 설치됩니다.와이어 잡기 메커니즘, 와이어 배열 메커니즘, 그것은 전통적인 수동 철 배열을 대체, 따라서 용접 망 기계의 작업 효율을 향상.
그것의 구조에 따라 일곱 개의 주요 섹션으로 나뉘어 있습니다: 길쭉한 와이어 hopper 자동 공급, 자동 재료 배열, 메인 망 용접 기계,직선의 하퍼 자동 떨어짐, 순환망 당기는 시스템, 자동 굽기 기계 (온라인 굽기), 울타리 망 겹치기 시스템. 새로운 디자인, 견고한 기계 프레임 및 사용자 친화적 인 조작을 갖추고 있습니다.높은 비용 효율성을 제공합니다.
3D 울타리 메시 용접 기계의 특징
1수평 철도 홉퍼의 자동 텅 비는 노동 강도를 크게 줄입니다.
2. 기계는 수평 전선 탐지 기능이 있습니다. 수평 전선이 용접 위치에 떨어지지 않을 때, 기계는 자동으로 멈출 것입니다.
3이 모터는 길쭉하고 가로 / 와이어의 교차점에 유연한 용접 압력을 제공합니다. 압축 공기 가동 용접 장비의 국내 브랜드와 비교하면,안정적인 용접이 있습니다., 더 적은 분출, 빠른 용접 속도, 낮은 초기 투자, 운영 및 유지 보수 비용 및 공장 내 소음 수준.
4기계적 회전망 도영은 매시 생산에 작업실 공간을 절약하고 매시의 차원 정확성을 향상시킵니다.
5수평 텅 비는 홉퍼는 전체로 망원경 출구 방향으로 이동 할 수 있습니다.장비를 조정하는 작업 공간을 제공하며, 마시 사양을 변경할 때 조정 효율을 크게 향상시킵니다..
6전기 배급 캐비닛은 PLC 프로그래밍 제어 시스템을 채택하여 제어 프로세스를 더 정확하게합니다.
7. 자동 공급 장치 는 메시 패널 생산 도중 수동 전선 배치를 대체 하는 메커니즘 이다. 노동자는 자동 공급 플랫폼에 미리 정렬 및 잘라 전선을 배치.장치, 모터 힘에 의해 구동, 다음 물질 증가 호퍼의 저장 칸에 케이블을 운반.
8자동 공급 과정 후, 미리 정렬 및 잘라 전선 물질 증가 호퍼의 저장 빈에 배치됩니다.원동력으로 구동되는, 와이어 떨어지고 배치 동작을 달성합니다. 떨어지는 와이어는 자동으로 제한 굴곡에 떨어지고, 따라서 노동을 절약합니다.
9메시 패널 형식의 핵심 구성 요소로서, 주요 용접 기계는 뛰어난 마모 저항을 제공하는 높은 전도성 크롬 지르코늄 구리 블록을 사용합니다.
10PLC에 의해 제어, 가로 와이어 호퍼는 모터를 사용하여 와이어 잡기 디스크의 회전을 운전, 와이어 떨어뜨리는 행동을 달성합니다.
11. 메시 당기는 카트는 이동 범위 내에서 앞뒤로 이동하여 메시 드래잉 동작을 수행합니다. 이것은 용접 저항을 줄이고 공간을 절약합니다.
12자동 구부리는 매우 효율적이고 지속적인 작동을 가능하게 합니다. 그것은 오프라인 전송 및 2차 위치의 필요성을 제거합니다.자동 흐름을 달성하기 위해 이전 프로세스와 원활하게 연결이것은 수동 조작과 관련된 안전 위험을 피하는 동시에 생산 효율성을 크게 향상시킵니다.
13. 3D 울타리 메시 용접 기계는 메시 스택 처리 채택 크게 노동자의 필요한 수와 노동 강도를 모두 감소합니다.
3차원 울타리 망 용접 기계의 기술적 매개 변수
| 모델 | DX-2500FA | DX-3000FA |
| 와이어 지름 | 3~6mm | 3~6mm |
| 울타리 높이 | 1000~2500mm | 1000~2500mm |
| 울타리 길이가 | 1000~2500mm | 1000~3000mm |
| 길이선 공간 | 50~200mm | 50~200mm |
| 횡단선 공간 | 50~200mm | 50~200mm |
| 용접 전극 수 | 51pcs | 61개 |
| 용접 트랜스포머 | 160kva*9pcs | 160kva*10pcs |
| 기계의 차원 | 24*3.4*2.1m | 24*3.9*2.1m |
| 전체 무게 | 12톤 | 14톤 |
3D 울타리 메시 용접 기계의 응용
경비장 울타리 메시 용접 기계는 주로 고속도로 울타리, 고속철도 울타리, 시립 엔지니어링 울타리, 공항 건설 등에 사용됩니다.

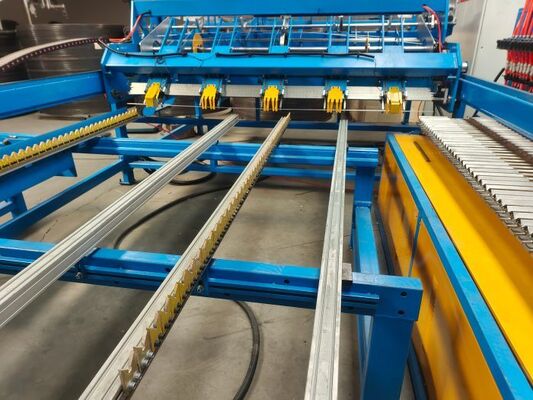

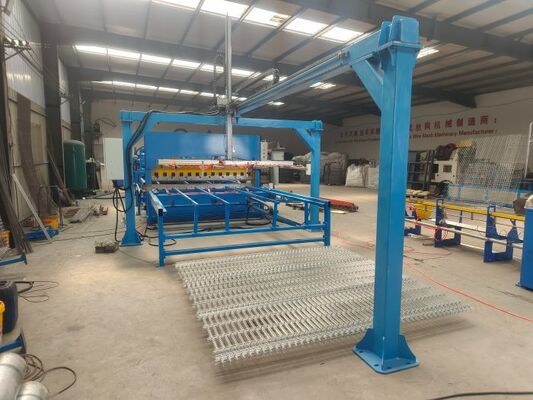

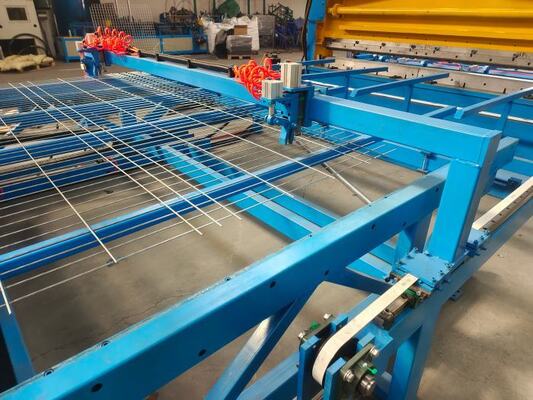

3D 울타리 젤리 용접 기계의 사진
